SZDIY聚会2013-06-20小记
上周吃饭的时候，聊到我们非常钦佩的fitbit产品的工艺，能把计步器产品做得那么迷你而且待机时间长，王恩军和蔡工突然冒出个念头说不如把手头上那个买回来没多久的fitbit Flex拆了学习一下，最后大家就约定把这个定作本周主题了。为免做重复劳动，先在网上搜过确定fitbit只有Fitbit Zip和Fitbit One是被拆解过的，我们才下定决心做第一群吃螃蟹拆Flex的人。
**工具篇 说到工具，作为咱们的“拆解达人”王大哥，配的拆解工具必须得是专业的。除了常用的钳子镊子之类啊，还有这两件神器：

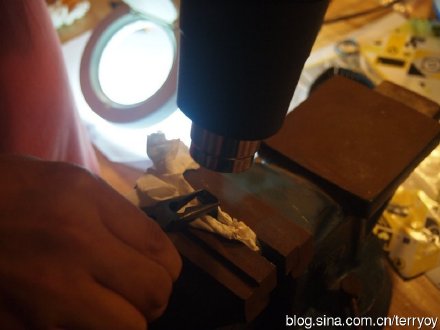

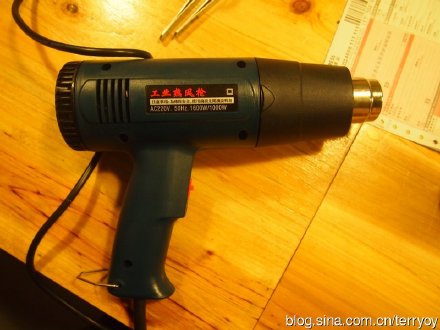

- 工业热风枪

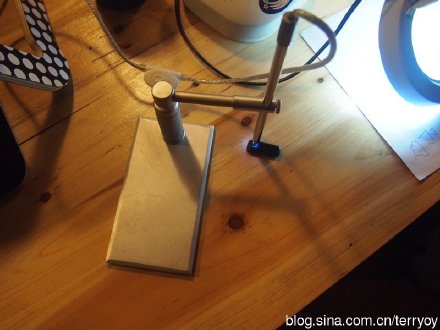

2.USB显微镜，用于拍摄电路板上微小的零件
**拆解过程篇

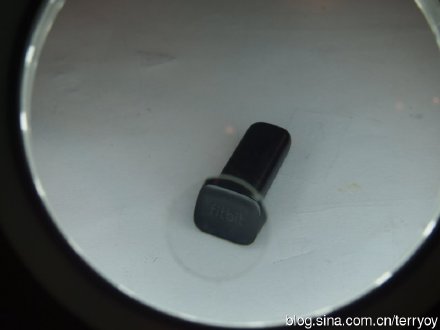

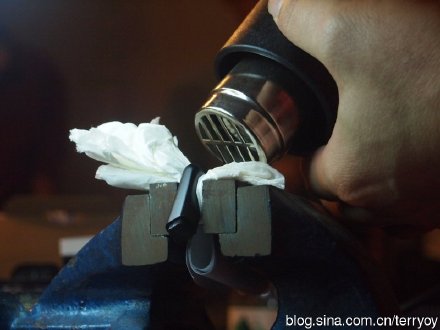

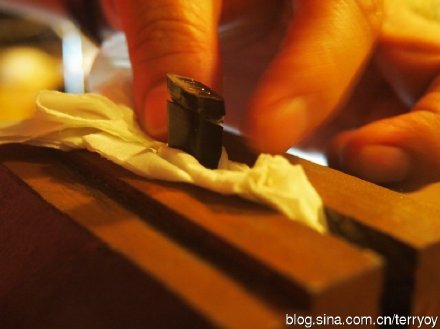

据观察印有fitbit标志的塑料头跟其余外壳部分是有接合的缝的，因此第一步是用热风枪把外壳弄软，把标有fitbit标志的塑胶头拆下来

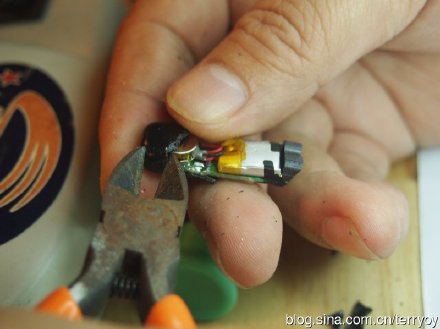

首先出现在我们眼前的是它的蓝牙天线（此处由于没有清晰图暂略，可看后面完整拆解图），之后我们尝试把电路板直接拔出来，但是发现硬件跟尾部接合得比较紧，不敢贸然用力，于是尝试用热风枪继续吹，但最后还是不得不进行破坏性拆解，把外壳给剪掉。

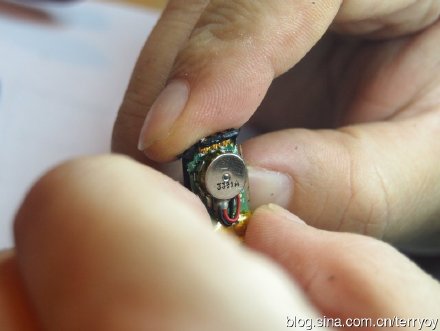

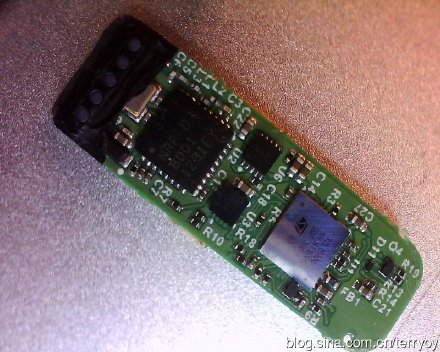

可以看到，尾部充电用的三个触点是通过引脚插在电路板上的，而且外壳也套得比较紧，造成了我们之前的拆解困难。把外壳剪掉之后，Flex内胆的所有元件已经可以清晰地展现在我们眼前了。（当然，拆完之后这东西还是活着的）
**硬件篇

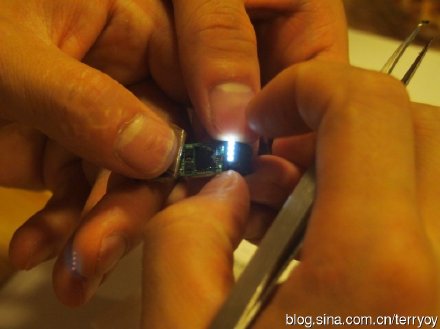

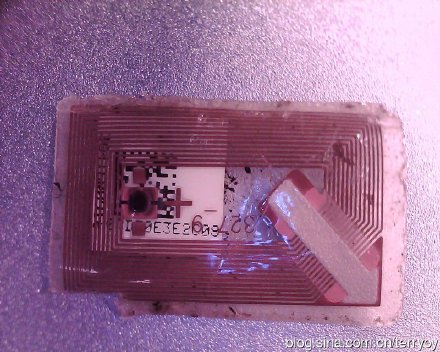

Flex的硬件功能主要有：5个白点LED灯，一个蓝牙芯片，一个三轴加速度传感器，一个振动马达，还有一个主控芯片，微小的电池续航能力竟能达到5-7天。让人感到意外的是里面还带了一块nfc标签，作用未知，笔者猜测可能仅用于产品识别。

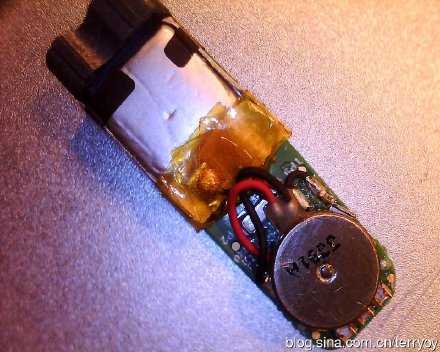

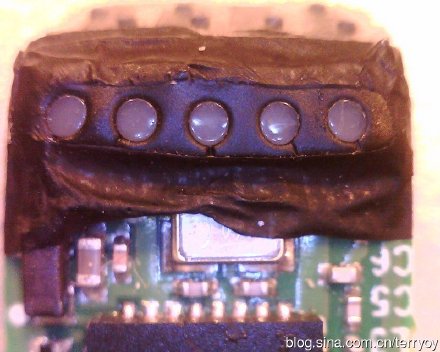

五个LED灯是跟天线套在一个塑料壳上，有一层黑色胶布把它、电池和整块电路板绑在一起，合得比较紧密：

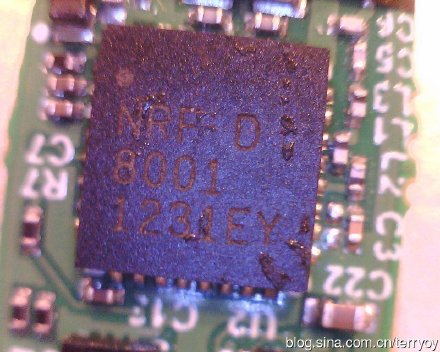

蓝牙芯片使用的是Nordic的NRF8001

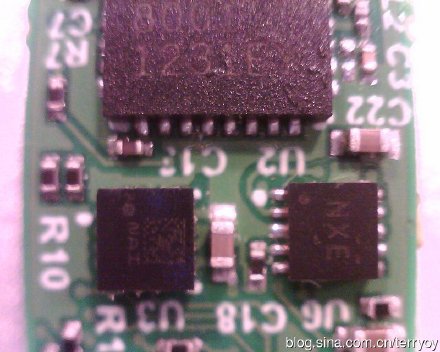

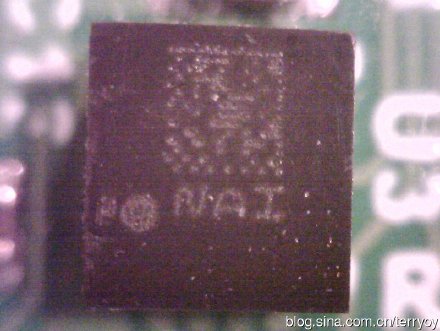

接下来有两片不明的芯片写有“NXE”和“NAI”字样，其中NAI芯片上还带有疑似二维码的信息：

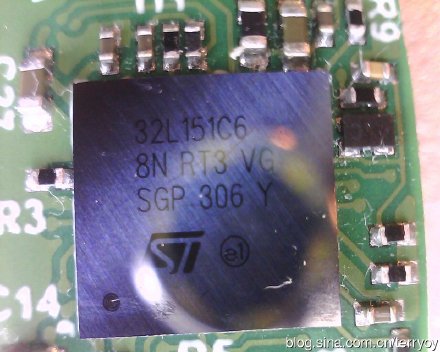

主控芯片用的是意法半导体的STM32L。电池容量未标清，目测可能是20mAh左右。

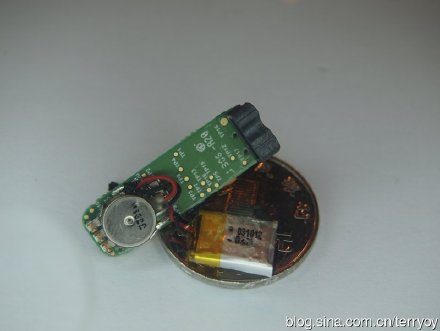

最后这张是flex与一元硬币的比较，现在的技术能把电子产品做得这么小，可以想象将来我们的身边会有多少智能的小物件。
